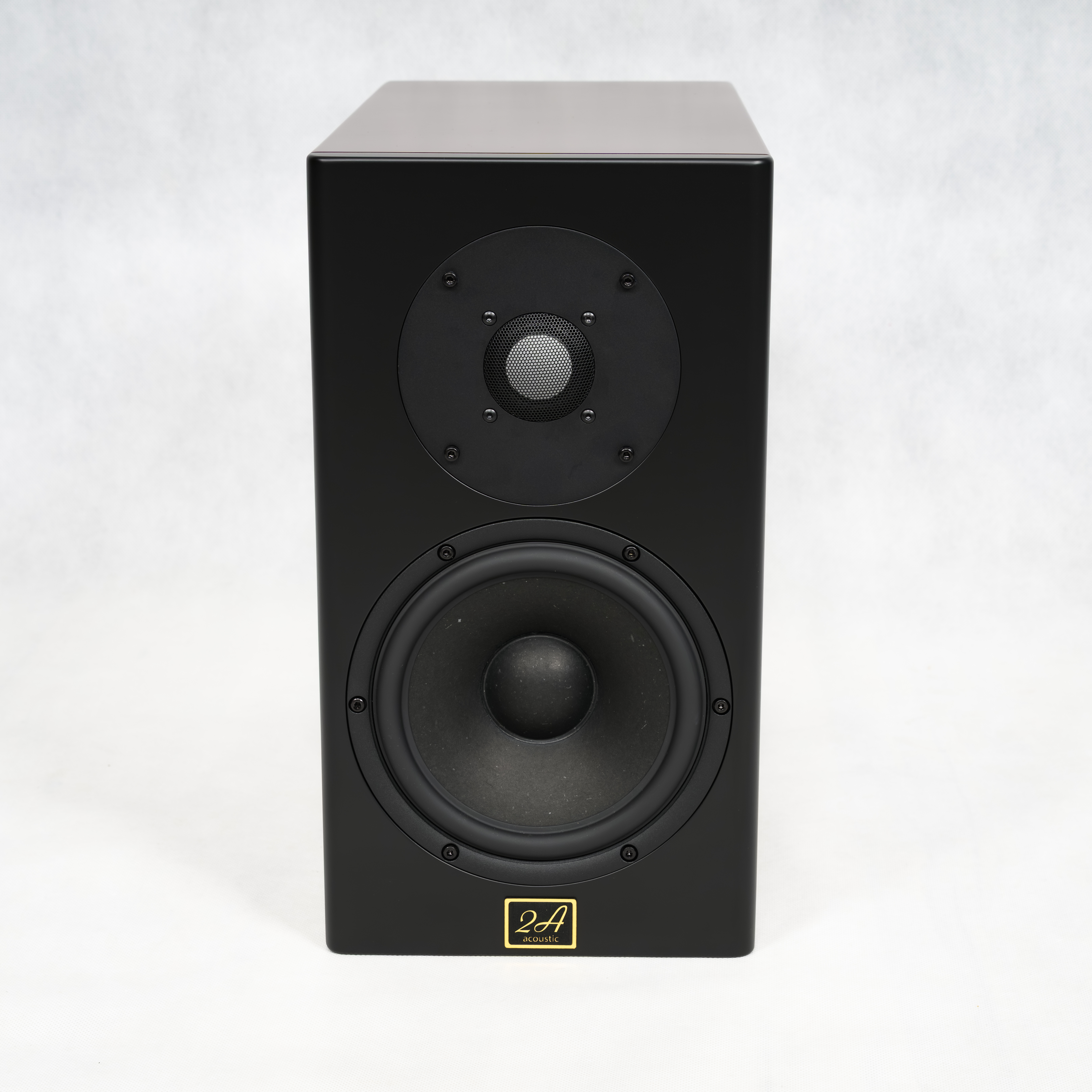

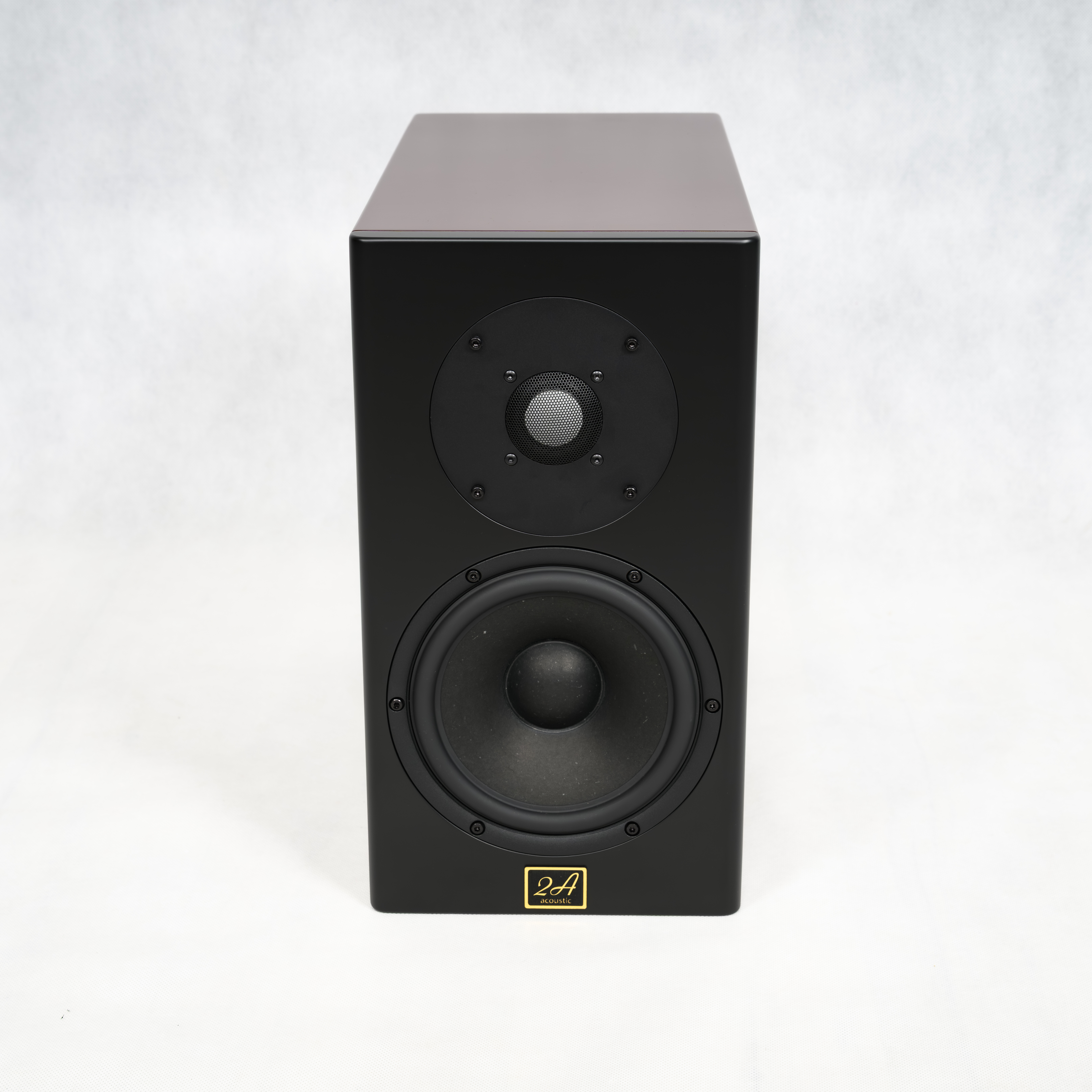

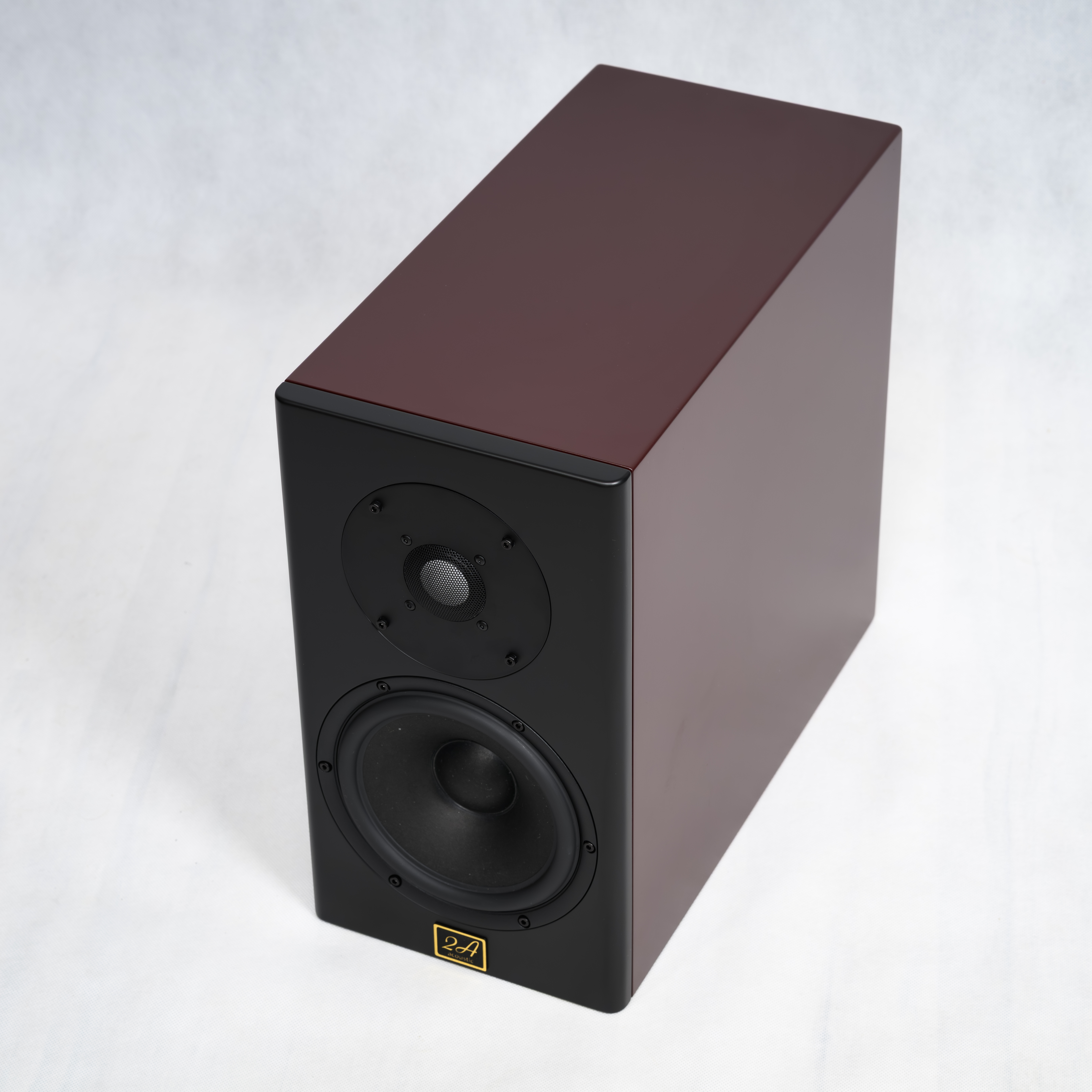

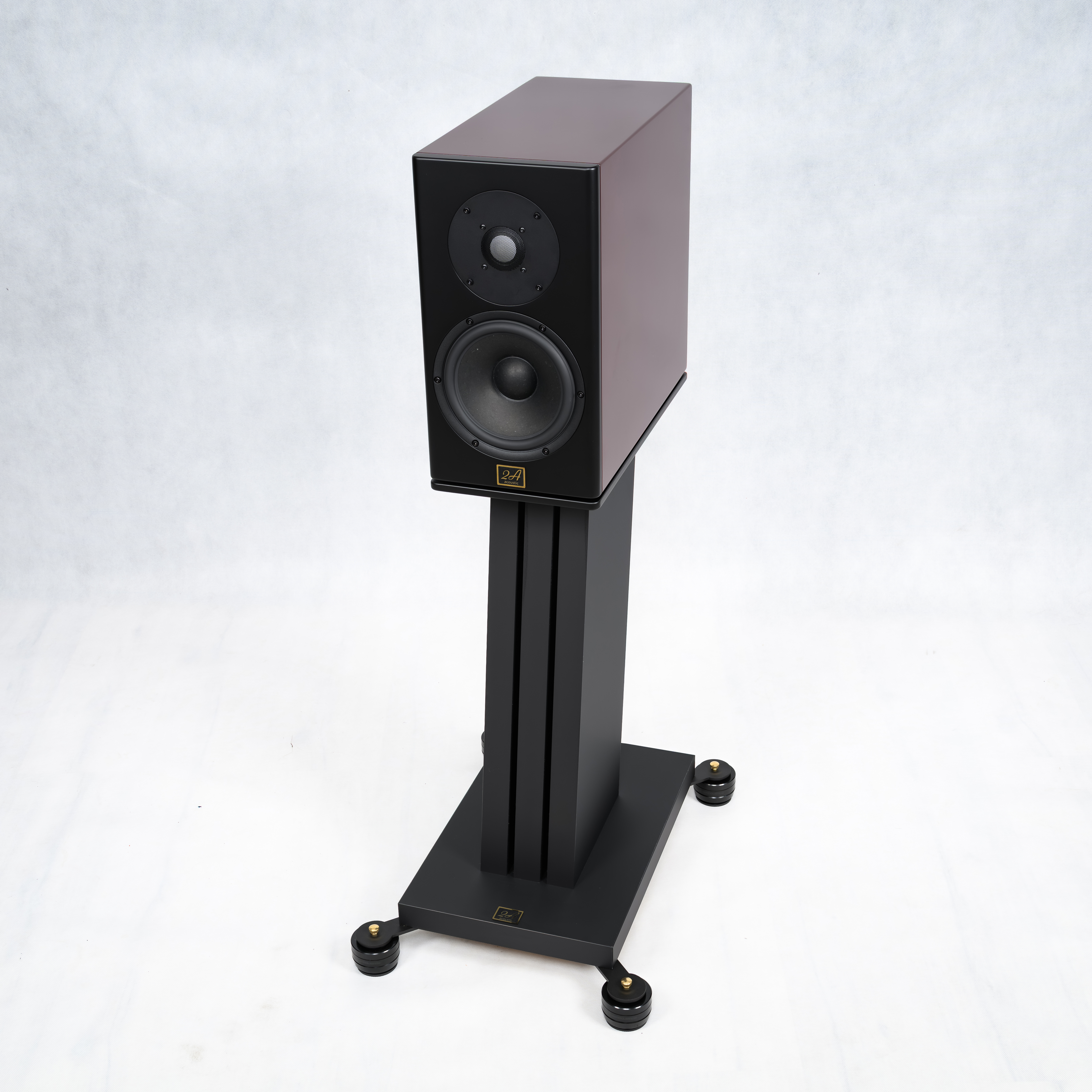

2A acoustic ARIS regálové reproduktory

ARIS je náš prvý regálový reproduktor osadený 7,5-palcovým vysokozdvihovým stredobasovým meničom. Pri jeho návrhu sme využili množstvo technológií a konštrukčných riešení, ktoré sme vyvinuli pre naše stĺpové reproduktory AVERON a následne ich prispôsobili požiadavkám regálového systému.

Od samotnej ozvučnice, cez skladaný SLOT PORT až po konštrukciu meničov a výhybky bol každý prvok navrhnutý s dôrazom na minimalizáciu rezonancií, nízke skreslenie a presnú reprodukciu.

ARIS je dvojpásmový systém, ktorý kombinuje veľký 7,5-palcový stredobasový menič s keramickým výškovým reproduktorom. Vďaka veľkej dynamickej rezerve a nízkej deliacej frekvencii dokáže reprodukovať jemné detaily aj veľmi náročné hudobné pasáže s vysokou energiou.

Konštrukcia

Pri návrhu ARIS sme venovali veľkú pozornosť mechanickej stabilite ozvučnice a spôsobu, akým sa jednotlivé časti kabinetu správajú pri vysokom akustickom zaťažení.

ARIS je našou prvou regálovou ozvučnicou, pri ktorej používame rovnaký typ kompozitného materiálu ako pri modeli AVERON.

Základ ozvučnice tvorí 18 mm MDF, ktorá poskytuje veľmi dobrý pomer tuhosti voči kmitočtovej hmotnosti. Samotná MDF však tvorí iba základ mechanickej konštrukcie.

Hlavné plochy sú ošetrené 3 mm kompozitnou vrstvou, ktorá pozostáva z tenkej hliníkovej fólie a bitúmenu.

Tenká hliníková vrstva sa veľmi ľahko rozkmitá a vznikajúcu mechanickú rezonanciu okamžite prenáša do bitúmenovej vrstvy. Bitúmen túto energiu následne absorbuje, čím dochádza k jej útlmu a premene na teplo.

Výsledkom je konštrukcia, ktorá nielen zvyšuje tuhosť kabinetu, ale zároveň aktívne tlmí mechanickú energiu vznikajúcu v jeho stenách.

Asymetrické výstuhy

Vnútorná konštrukcia ozvučnice využíva naše asymetrické výstuhy.

Ich úlohou nie je iba zvýšiť mechanickú pevnosť kabinetu. Asymetrické rozdelenie výstuh mení mechanické vlastnosti jednotlivých panelov tak, aby sa ich rezonancie nesústredili do rovnakých frekvenčných oblastí.

Namiesto výrazných spoločných rezonančných peakov jednotlivých stien sa energia rozdeľuje medzi odlišné rezonančné módy a frekvencie.

Kabinet tak nevytvára jednu dominantnú vlastnú rezonanciu, ale správa sa ako mechanicky kontrolovaná a výrazne lepšie utlmená konštrukcia.

36 mm predná stena

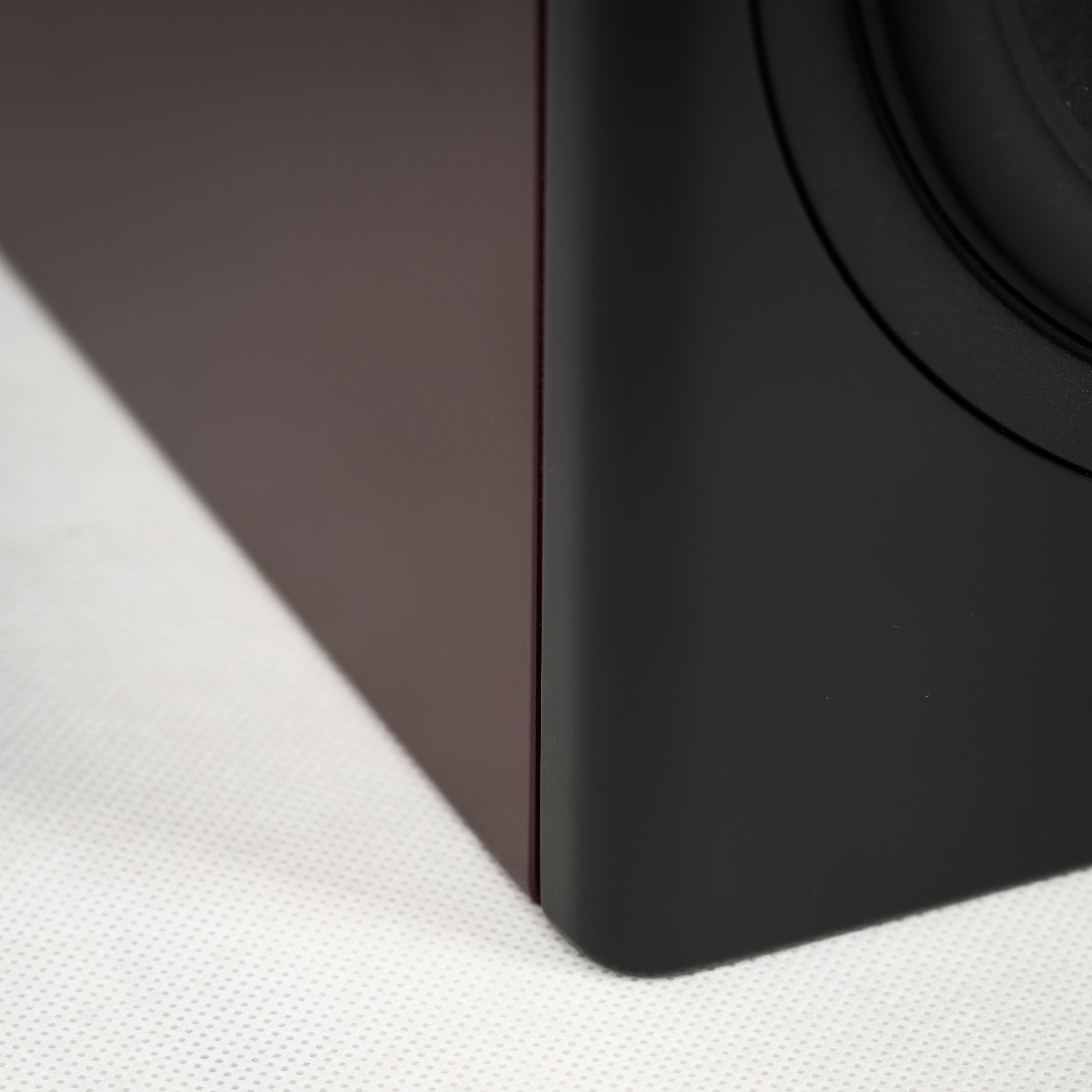

Predná stena ARIS má hrúbku 36 mm a je akusticky oddelená od hlavnej konštrukcie kabinetu.

Jej primárnym účelom je minimalizovať difrakcie spôsobené ostrou hranou ozvučnice a vytvoriť optimálne podmienky pre šírenie zvuku z oboch meničov.

Zároveň poskytuje mimoriadne pevnú základňu pre 7,5-palcový vysokozdvihový stredobasový menič.

Mechanická stabilita uchytenia je pri meničoch s veľkým zdvihom zásadná. Predná stena preto funguje ako pevné rozhranie medzi meničom a kabinetom, ktoré minimalizuje nežiaduci pohyb samotnej ozvučnice.

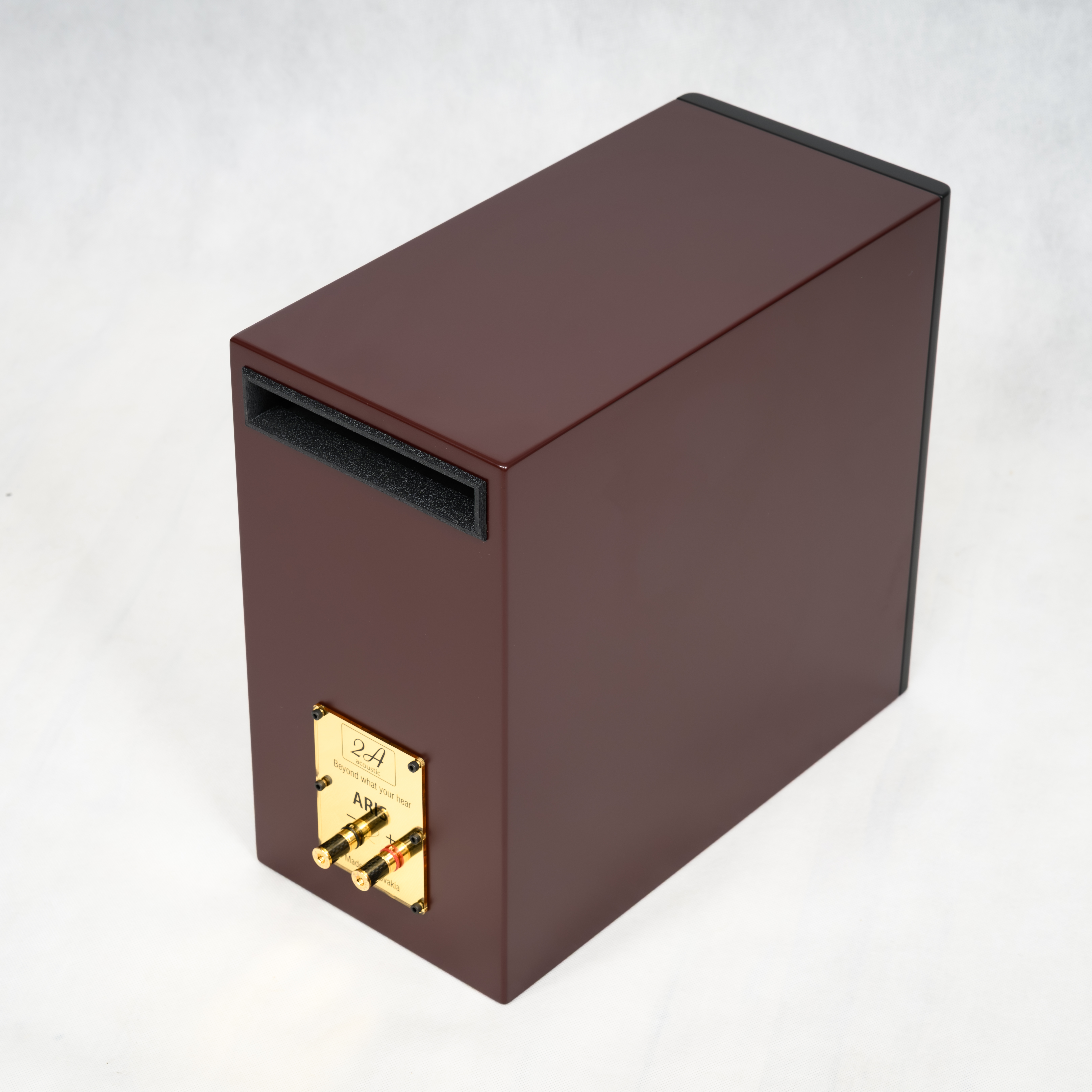

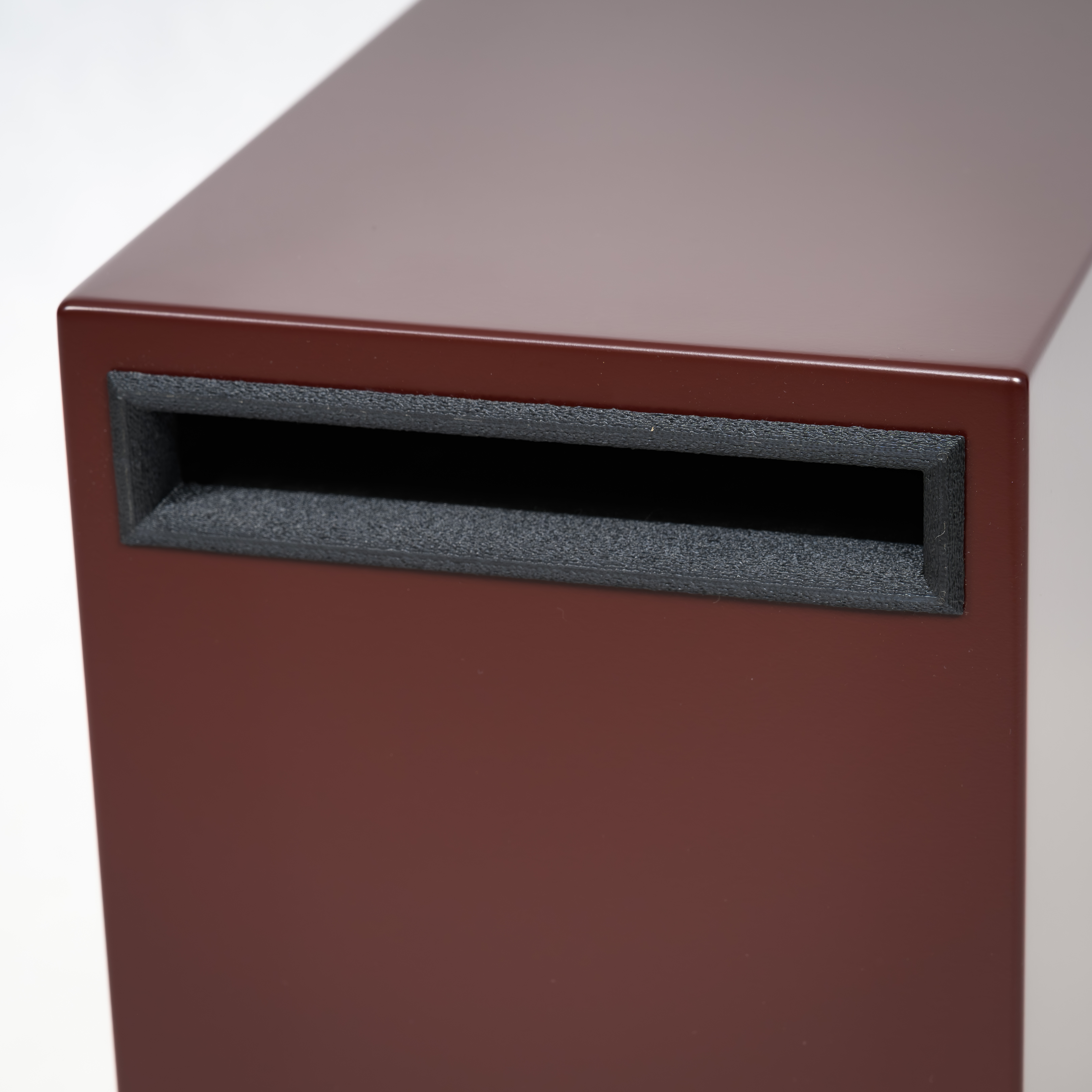

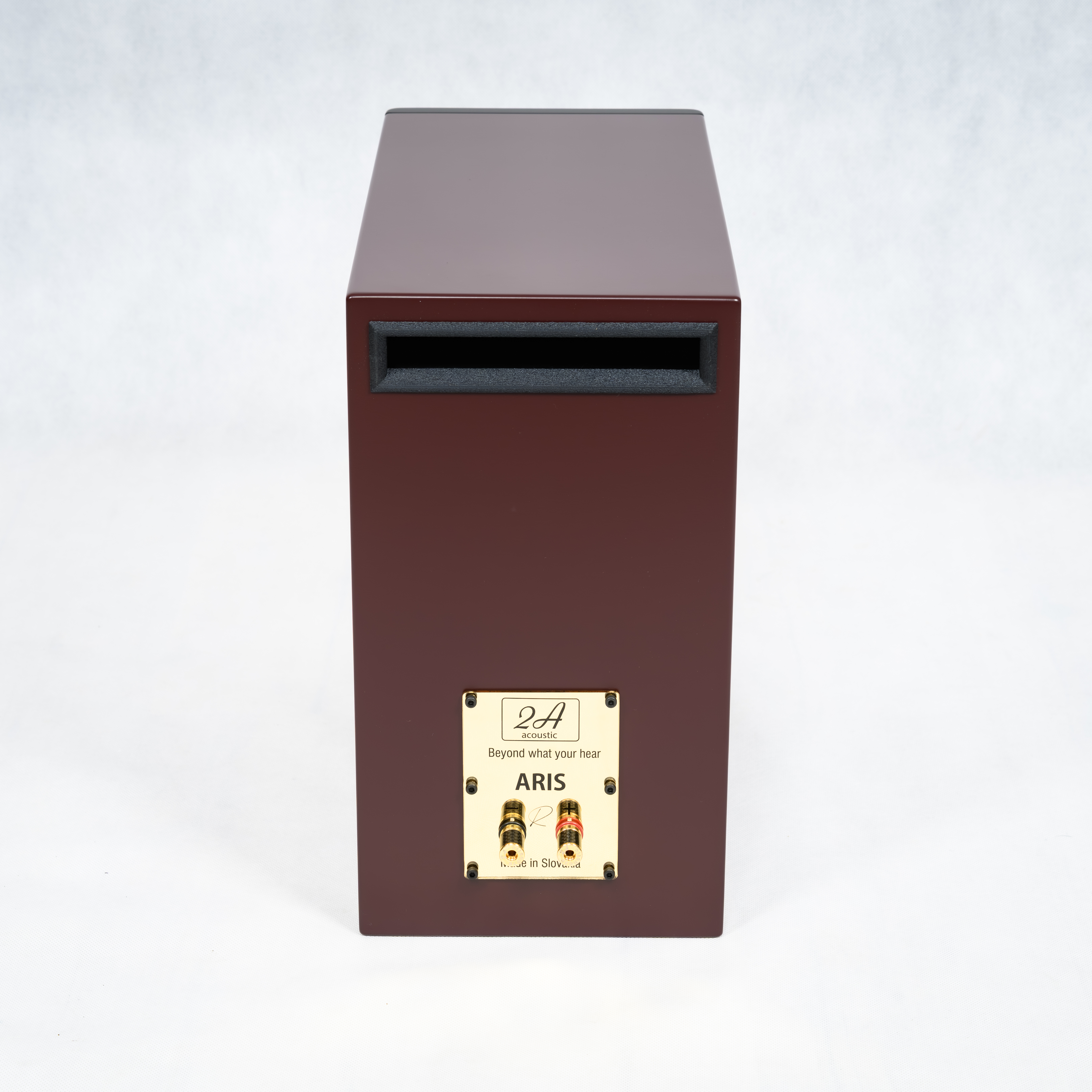

Skladaný SLOT PORT

Jedným z najdôležitejších prvkov nízkofrekvenčnej časti ARIS je náš skladaný SLOT PORT.

Konštrukcia portu bola navrhnutá s dôrazom na veľmi nízky prietok vzduchu. Vďaka tomu port nepredstavuje obmedzenie pre stredobasový menič ani pri jeho maximálnom zdvihu a nevytvára výraznú kompresiu prúdenia vzduchu.

Ďalším dôležitým parametrom je jeho amplitúdové správanie.

Maximálna amplitúda SLOT PORTu sa nachádza približne okolo 28 Hz.

Väčšina hudobného materiálu tak pracuje nad touto oblasťou, kde je amplitúda pohybu vzduchu v porte veľmi nízka. Port preto výrazne nezasahuje do charakteru reprodukcie a nevytvára typický dojem „nafúknutého“ alebo umelo zvýrazneného basu.

Systém poskytuje podporu najnižšiemu pásmu, ale jeho správanie zostáva veľmi blízke charakteru uzavretej ozvučnice.

Cieľom SLOT PORTu preto nie je iba dosiahnuť čo najnižšiu frekvenciu. Dôležitá je predovšetkým kontrola, nízka amplitúda a minimálna kompresia, aby zostal bas prirodzený a časovo presný.

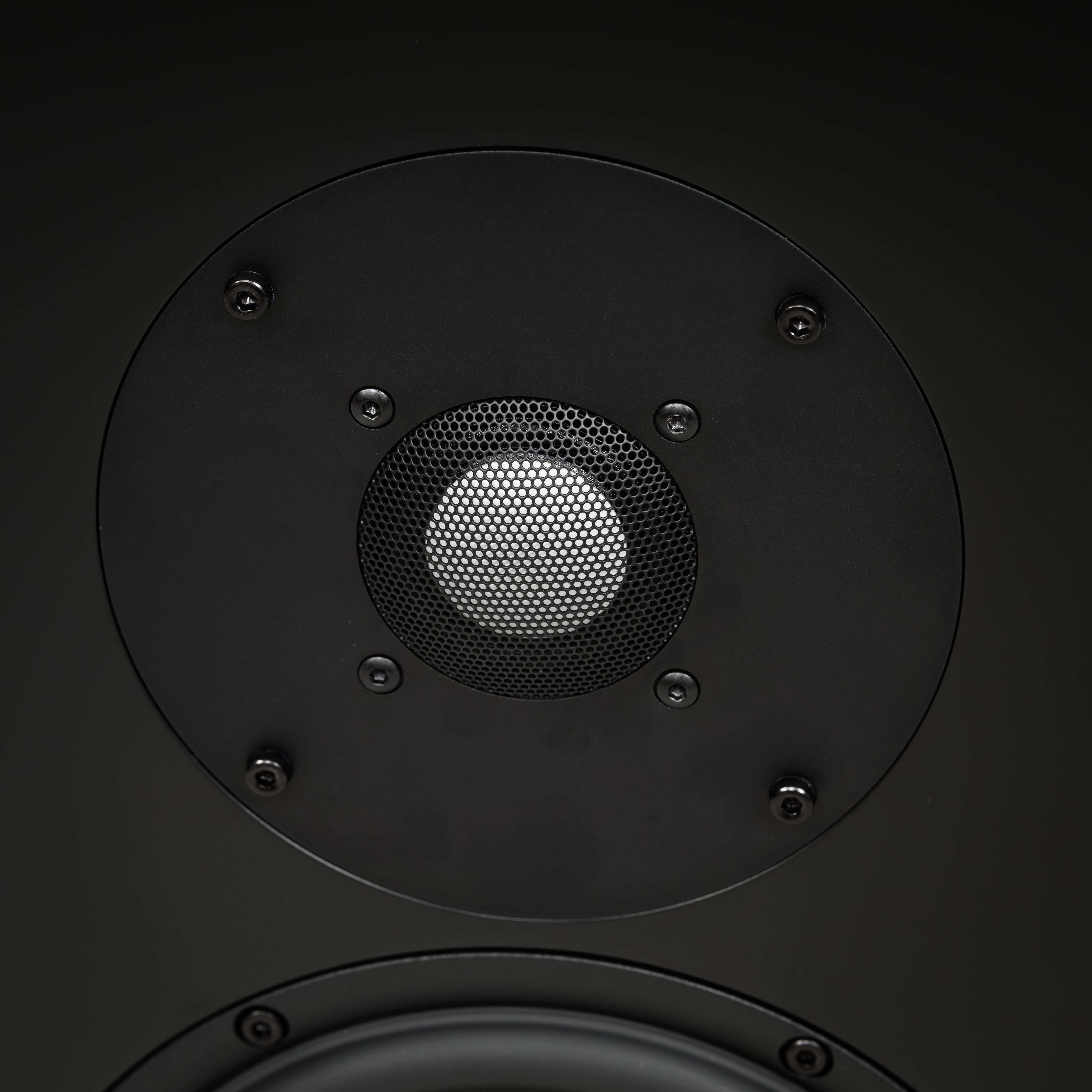

Keramický výškový menič

ARIS využíva keramický výškový menič s lineárnym zdvihom až 1,9 mm.

V kombinácii s veľkou a mimoriadne ľahkou 32 mm membránou umožňuje táto konštrukcia reprodukovať vysoké frekvencie s veľmi nízkym skreslením a zároveň pracovať s nezvyčajne nízkou deliacou frekvenciou.

Výškový menič je osadený v robustnej hliníkovej rezonančnej komore, ktorá vytvára stabilné akustické prostredie a zabezpečuje nízku vlastnú rezonančnú frekvenciu.

Práve vďaka tejto konštrukcii môžeme výškový menič prevziať už pri 1150 Hz, kde môže využiť svoju nízku pohyblivú hmotnosť a veľkú rezervu lineárneho zdvihu.

Výsledkom je reprodukcia detailov bez potreby vystavovať výškový menič vysokému mechanickému zaťaženiu.

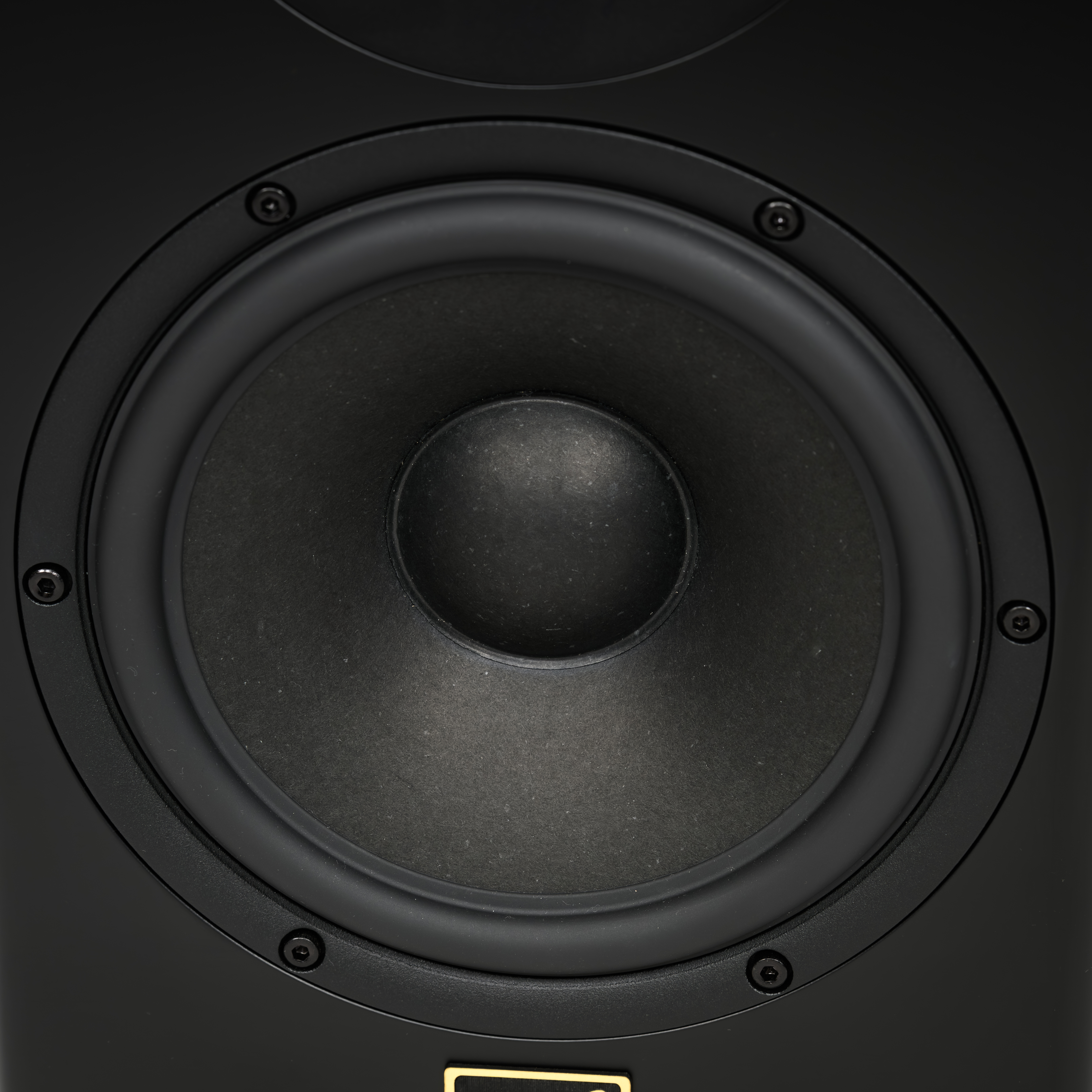

Stredobasový menič

Pre ARIS sme zvolili 7,5-palcový vysokozdvihový stredobasový menič s papierovou membránou.

Menič využíva neodýmový magnetický systém a špeciálne navrhnutý, aerodynamicky stabilný kôš, ktorého geometria je optimalizovaná s cieľom minimalizovať mechanický hluk a turbulencie vznikajúce pri veľkých výchylkách membrány.

Súčasťou mechanickej konštrukcie je progresívna BIMAX pavúčina, ktorá zabezpečuje kontrolovaný a lineárny pohyb meniča aj pri vysokých výchylkách.

Kombinácia veľkej membrány, vysokého lineárneho zdvihu a neodýmového pohonného systému poskytuje ARISu vysokú dynamickú rezervu bez nutnosti pracovať v blízkosti mechanických limitov pri bežnej reprodukcii.

To je dôležité najmä pri náročných hudobných pasážach, kde sa súčasne stretáva vysoká energia v nízkych frekvenciách s komplexným stredným pásmom.

Prečo deliaca frekvencia 1150 Hz?

Deliaca frekvencia 1150 Hz je výsledkom snahy využiť oba meniče v oblasti, kde majú najlepšie mechanické a akustické vlastnosti.

Pri klasickom dvojpásmovom reproduktore býva 7–8-palcový stredobas často nútený reprodukovať jemné detaily až do oblasti približne 2–2,5 kHz, pričom súčasne musí zvládať veľký zdvih pri nízkych frekvenciách.

Pri ARIS sme tento kompromis odstránili.

Vďaka nízkej deliacej frekvencii môže väčšinu detailov v oblasti vyšších stredov prevziať ultraľahká 32 mm membrána výškového meniča, ktorá na ich reprodukciu nepotrebuje veľký mechanický zdvih.

Stredobas tak môže využívať svoj vysoký zdvih predovšetkým tam, kde je potrebný – v nízkom a strednom pásme.

Nízka deliaca frekvencia zároveň pozitívne ovplyvňuje smerovú charakteristiku mimo osi. Prechod medzi meničmi zostáva plynulejší a energia odrážaná od stien miestnosti má prirodzenejší frekvenčný priebeh.

Izolácia výškového meniča

Výškový menič má vo vnútri ozvučnice kompletne oddelenú akustickú komoru, ktorá zabraňuje prenikaniu nežiaducich rezonancií z hlavného objemu kabinetu smerom k zadnej strane membrány.

Samotná akustická izolácia však nie je jediným zdrojom nežiaducich vibrácií.

Rezonančná energia sa môže prenášať aj mechanicky cez stenu, v ktorej je menič uchytený. Preto sme navrhli integrovaný mechanický izolátor výškového meniča.

Ten pozostáva z kombinácie hrubej pružnej tlmiacej peny a prírodného korku.

Výškový menič je tak mechanicky oddelený od hlavnej konštrukcie kabinetu a jeho vibrácie sú prenášané do tlmiacej korkovej základne namiesto toho, aby sa priamo vracali späť do ozvučnice.

Cieľom je minimalizovať mechanickú spätnú väzbu a udržať výškový menič v čo najstabilnejšom pracovnom prostredí.

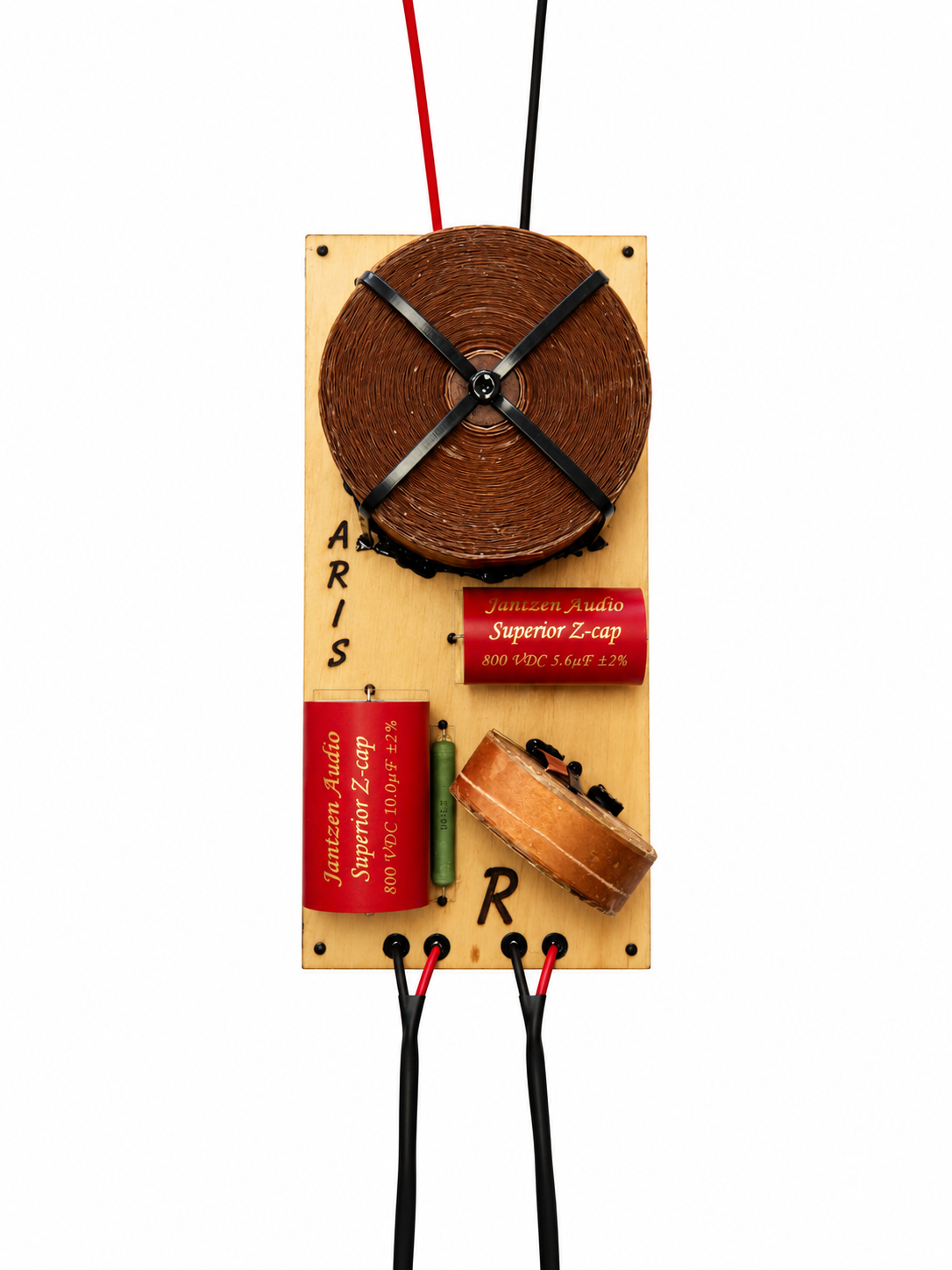

Výhybka

Vďaka vlastnostiam použitých meničov a konštrukcii ozvučnice s minimálnym množstvom difrakcií sa nám podarilo navrhnúť doposiaľ našu najjednoduchšiu výhybku.

Výhybka využíva iba základné HP/LP filtre druhého rádu. Jednoduchá topológia nám umožnila minimalizovať počet komponentov v signálovej ceste bez toho, aby sme museli robiť kompromisy v ich kvalite.

Použité sú komponenty najvyššej série Jantzen Audio, konkrétne fóliové cievky zalievané vo vosku, SUPERIOR Z-CAP kondenzátory so špeciálnou dvojitou SUPER MKP konštrukciou a SUPERES rezistory s toleranciou 1 %.

Celá výhybka je zapojená point-to-point s veľmi krátkymi signálovými cestami. Minimalizácia dĺžky vodičov a počtu spojov znižuje celkový odpor výhybky a zároveň obmedzuje zbytočné prechodové miesta v signálovej ceste.

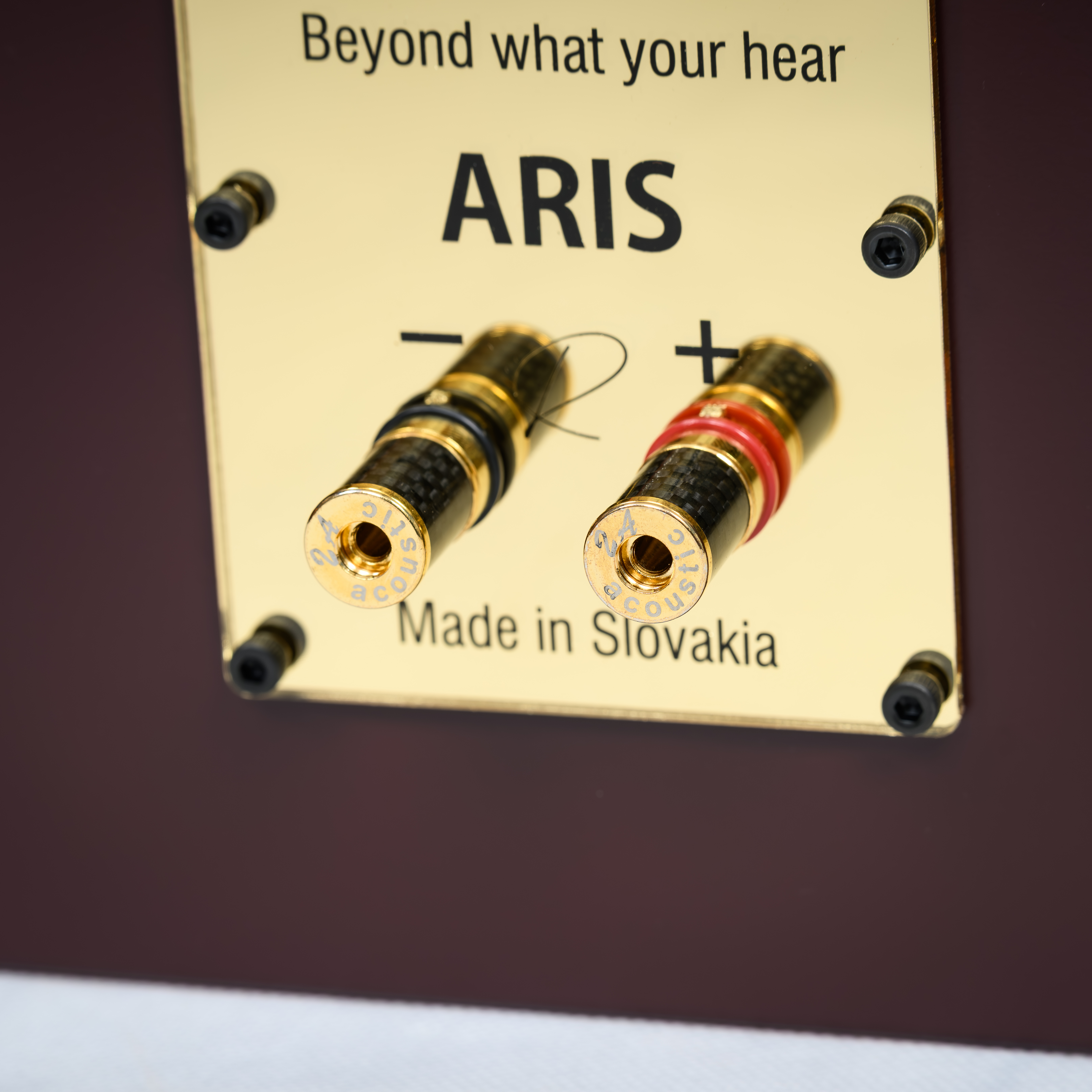

Terminály

Pre pripojenie sme zvolili rovnaké terminály, aké používame v rade ELYSIUM – robustné, meden é konektory bez feromagnetických častí, navrhnuté s dôrazom na čistý prenos signálu.

Hlavnou výhodou tohto riešenia je, že vodič je uchytený priamo vo vnútri konektora, bez potreby akýchkoľvek medzikusov alebo rýchlospojok.

Takéto riešenie minimalizuje počet spojov v signálovej ceste a zároveň zabezpečuje veľkú kontaktnú plochu a mechanicky stabilné spojenie.

Terminály tak tvoria súčasť celkovej koncepcie minimalizácie strát v signálovej ceste.

Vnútorná kabeláž

Vodiče sú postriebrené medené a balené v teflone namiesto štandardného PVC, čím sa znižuje parazitná kapacita a zabezpečuje čistejší , rýchlejší a detailnejší prenos signálu.
